电接点泥桨压力表　

　电接点压力表
 本控制仪表适用于石油、地矿地质勘探（如泥浆分析仪器泵、压裂车、水泥车）冶炼及大型泵站及机械振动较为严重和有被测介质脉动的场所，取能直接指示以能控制电气信号通断功能，能自动安全控制及监控，以实现安全生产。
主要技术参数　
1、测量范围：16MPa， 25MPa, 35MPa, 40MPa，60MPa, 80MPa，100MPa，120MPa、160Mpa．其他的压力范围有：PSI,Kg/cm2, kPa, BAR。
2、仪表构成：仪表主要由密封垫，膜片组，叉簧catch of hook，传动指示机构和外壳组成。
3、工作温度：仪表正常工作环境温度为-25-55C

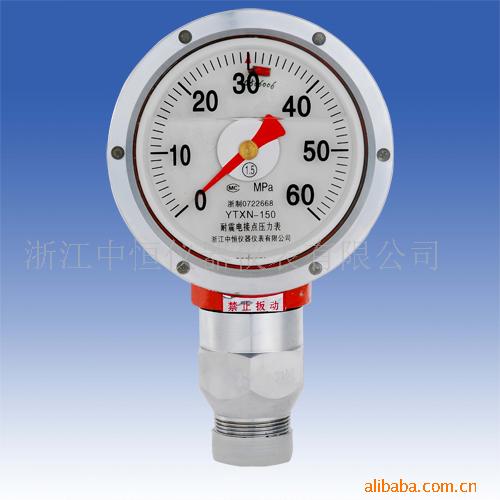

4、主要型号：YTXN1-100、YTXN-150
5、精度等级：1.6级(≥40Mpa)；2.5级(≤25Mpa)
6、连接螺纹：R 3/2、R2, NPT2、 M42×2、 M20×1.5
7、安装尺寸图：（长、宽、高）
具有可靠的密封性和防腐蚀措施，可以在较恶劣的环境中工作。
注：使用说明：
仪表应垂直安装，尽量靠近测量点；
环境温度偏离20±5℃时，应考虑温度附加误差；
仪表工作时应松开顶部的充油螺钉，以释放由温度引起的表壳内压。
为延长仪表使用寿命和保证测量准确性，仪表宜用在其测量上限的1/3~2/3。
可根据客户要求设计、开发制造。

1、This control apparatus is applicable for the petroleum. Mine, prospecting(e.g.　Mud pump. fracturing truck, cement vehicle metallurgy and the safety protection and monitoring of the large size pump station

Model Measurement range Accuracy grade Linking thread
(MPa) (psi)
YTXN-100 16、25 2320、3625 2.5 R 3/2、R2, NPT2、 M42×2、 M20×1.5　NPT1.5
40、60、80
100、120、160 5800、8700、11600、145000、17400
23200 1.6
YTXN-150
16、25 2320、3625 2.5
2、Structure：seal packing，membrane units ， catch of hook，indicating mechanism、crust。
3、The use of the Gauge is allowed Under the environment with the temperature ranging for -40~+55℃.

Note:
Install the gauge vertically and keep the nearest to the measured unit
Please consider temp. error when ambient temp. deflects from 20±5℃.
Loosen oiling screw to release inner pressure in operating.
Keep the gauge within 1/3-2/3 of the upper limit to ensure life.
Note: Measurement range 、Linking thread etc especially that is customized.
